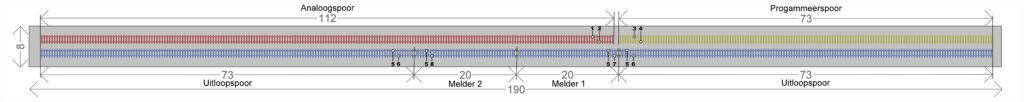

Afbeelding1
Hier boven in het rood is het analoog spoor om analoge treinen te testen dat alles goed functioneert. Dat ik ze later kan ombouwen naar digitaal. Geel het programmeerspoor om de decoder te programmeren dat deze verdoen in iTrain. Blauw het ijkspoor om de snelheid te ijken en de lengte van de het stoppen te meten.

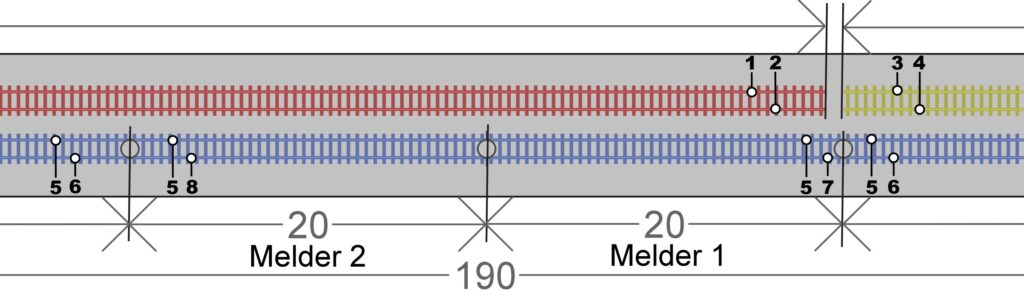

Afbeelding 2
Afbeelding 2 is het zelfde als afbeelding 1 alleen uitvergroot de aansluitingen zijn genummerd van 1 tot 8 de kleuren en nummers zie je in afbeelding 3

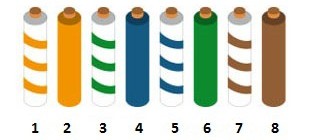

Afbeelding 3
Dit zijn de draden van een data kabel deze wil ik gebruiken om mijn test baan aan te sluiten.

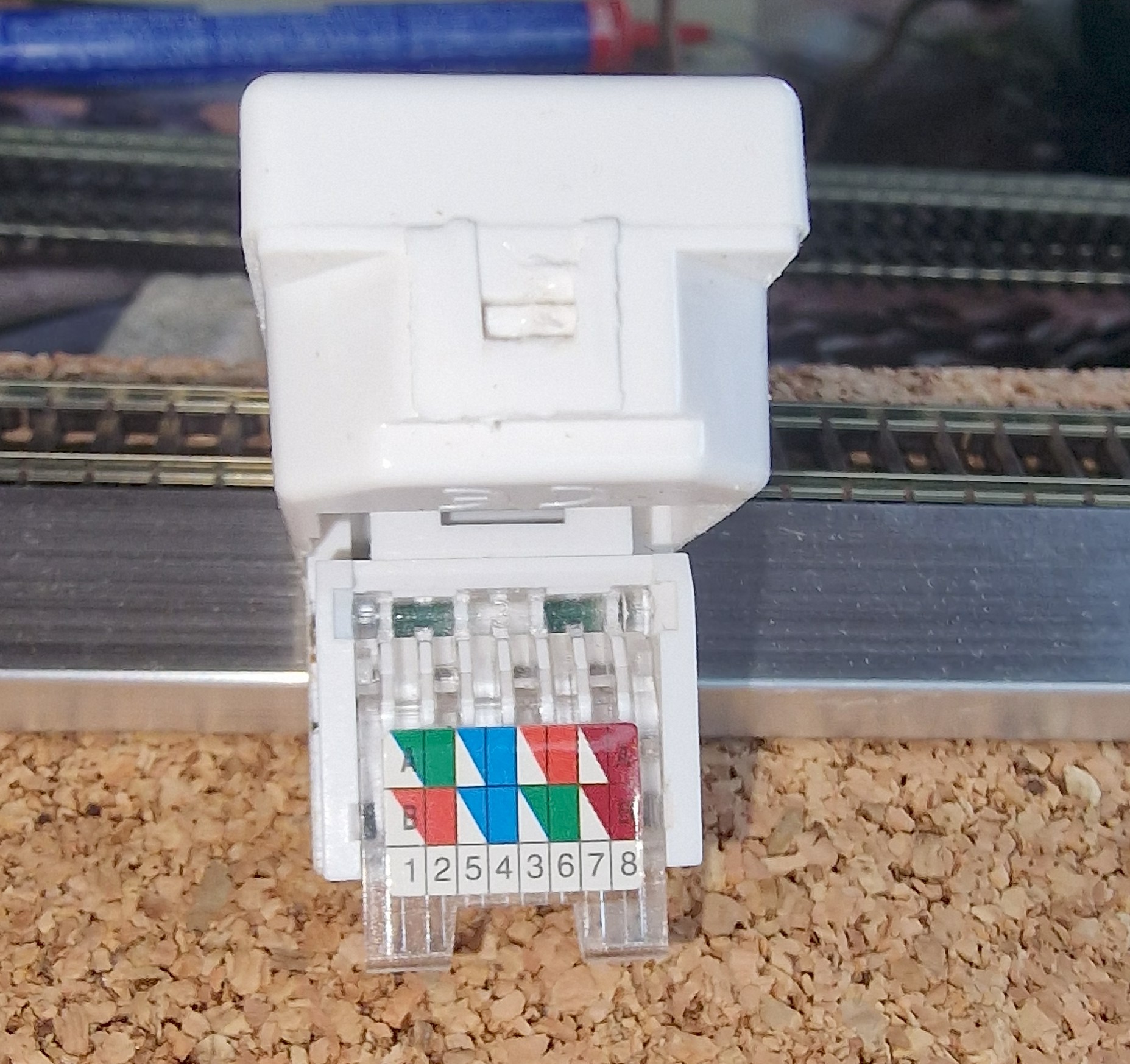

Afbeelding 4

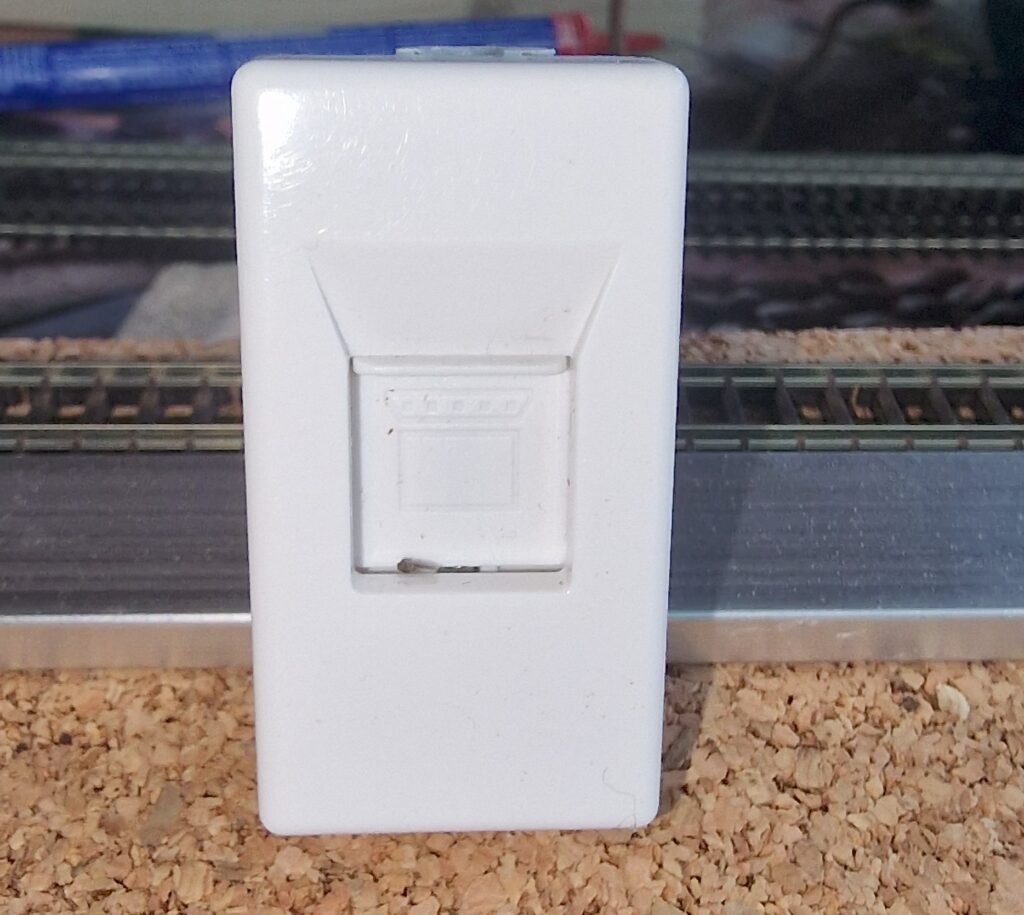

Afbeelding 5
