Afbeelding 1

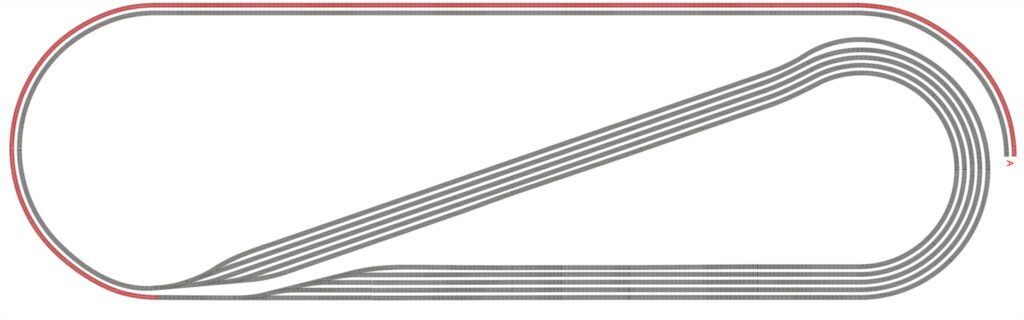

Schaduwstation 1 (afbeelding 1)met 5 sporen de lengte van de de sporen zijn minimaal 567,24 deze wil ik in twee gelijke lengtes verdelen. Dit schaduwstation kan ik dan 10 treinen herbergen. Het rode spoor is een keerlus er zijn in mijn baanplan 3 keerlussen. Minimale straal van de bochten is 32,1 cm
Afbeelding 2
Dit schaduwstation (afbeelding 2)heeft ook 5 sporen en ook verdeeld in 2 blokken in totaal kunnen er 20 treinen hier staan.
Afbeelding 3

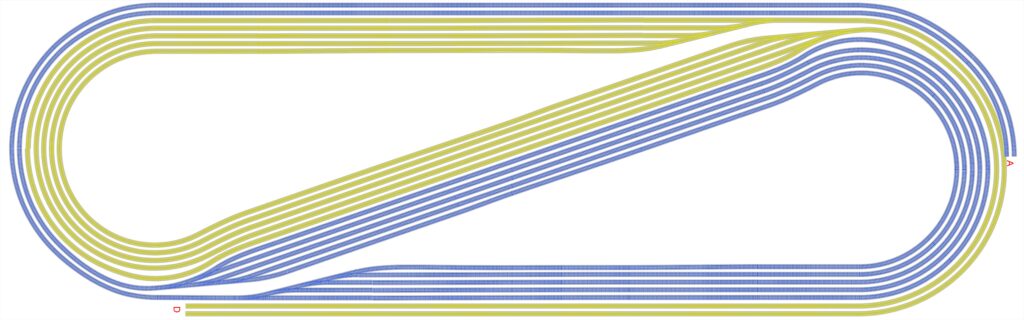

Hier zie je de 2 schaduuwstations (Afbeelding 3)deze passen in elkaar maar genoeg dat de hoogte verschil de norm van 85 mm haalbaar is .
Afbeelding 4
Afbeelding 5

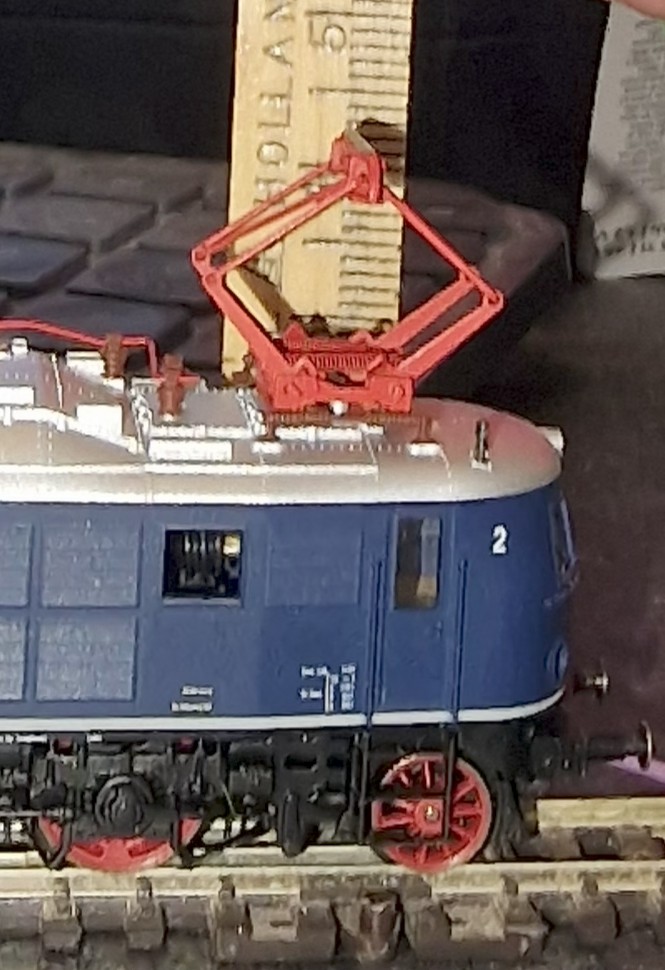

Locomotief plus rails 4,3 cm kurklaag 0,2 cm ik gebruik multiplex van 1 cm dan heb ik een hoogte nodig van 5,5 cm. ik gebruik een stijging presentatie van 1,9 % zodat lange treinen geen problemen ondervinden.

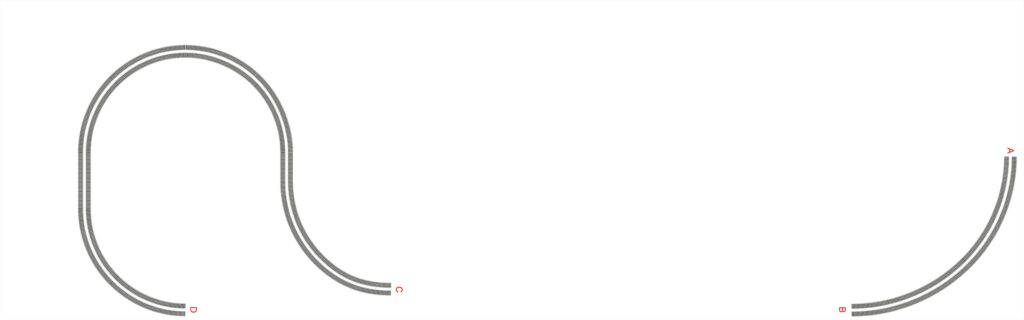

Afbeelding 6
